Как уложить нагревательный мат в помещении сложной формы, если свободный пол напоминает не прямоугольник, а набор узких проходов, ниш и поворотов? В обычной российской квартире это скорее правило, чем исключение. В ванной место съедают ванна, тумба, стиральная машина и короб стояков. В прихожей появляются шкаф и несколько дверных проемов. На кухне свободная зона остается между гарнитуром, холодильником и обеденной группой.
Проблема начинается, когда теплый пол считают по площади комнаты, а раскладку пытаются придумать уже после доставки мата. Для нагревательного мата такой порядок особенно неудобен: кабель уже закреплен на сетке с постоянным шагом, сам нагревательный кабель нельзя произвольно резать или укорачивать, а комплект имеет заданную площадь.
Гораздо спокойнее решить геометрию еще до покупки. Для этого не нужна сложная программа. Достаточно финального плана помещения, размеров стационарных объектов и простого бумажного макета. Задача не в том, чтобы нарисовать будущий электрический монтаж вместо специалиста. Нужно заранее понять, состоит ли свободная площадь из участков, в которые выбранный формат мата вообще можно логично вписать.

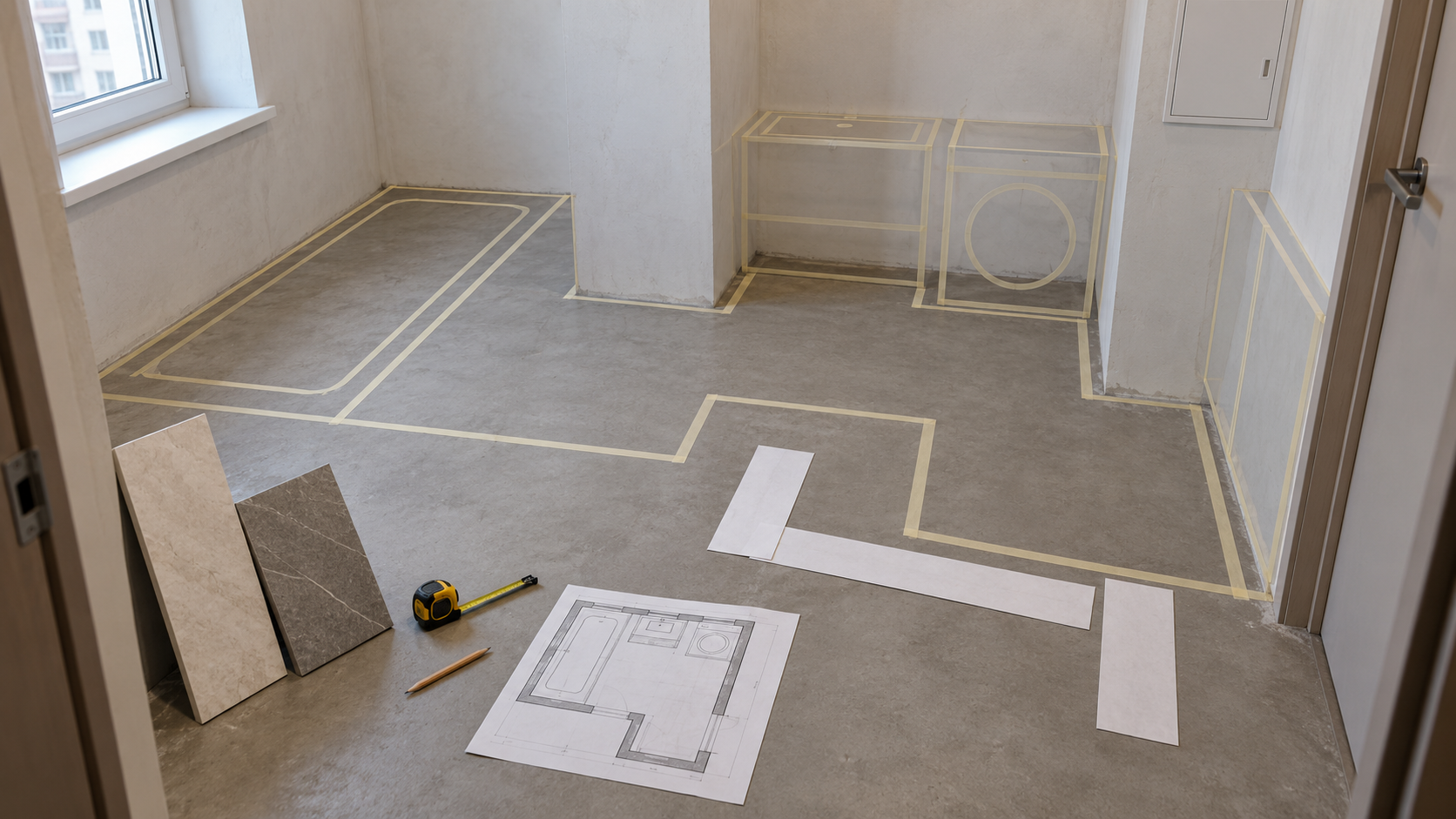

Сложная комната начинается не со стен, а с того, что останется на полу
На плане БТИ ванная может выглядеть почти прямоугольной. После расстановки оборудования реальная свободная зона становится Г-образной. На кухне прямоугольник режется линией нижних шкафов. В прихожей появляется ниша шкафа и несколько узких участков между дверями.
Поэтому первый план для теплого пола должен показывать не стены, а будущую эксплуатацию комнаты.
Сначала на схеме отмечают стационарные предметы и оборудование. Для нагревательных матов Caleo | Калео официальная инструкция требует планировать систему на площади, свободной от неподвижных предметов и оборудования, затрудняющих теплоотдачу. В документе отдельно перечисляются ванны, душевые кабины, унитазы, холодильники, стиральные и посудомоечные машины, кухонные плиты и мебель без ножек.
Это важная граница. Мы не пытаемся найти способ «заполнить матом максимум пола». Мы сначала убираем из расчета зоны, которые по инструкции конкретной системы не должны входить в раскладку, и только потом работаем с оставшейся геометрией.
Если план мебели еще меняется, проект теплого пола тоже пока не финальный.

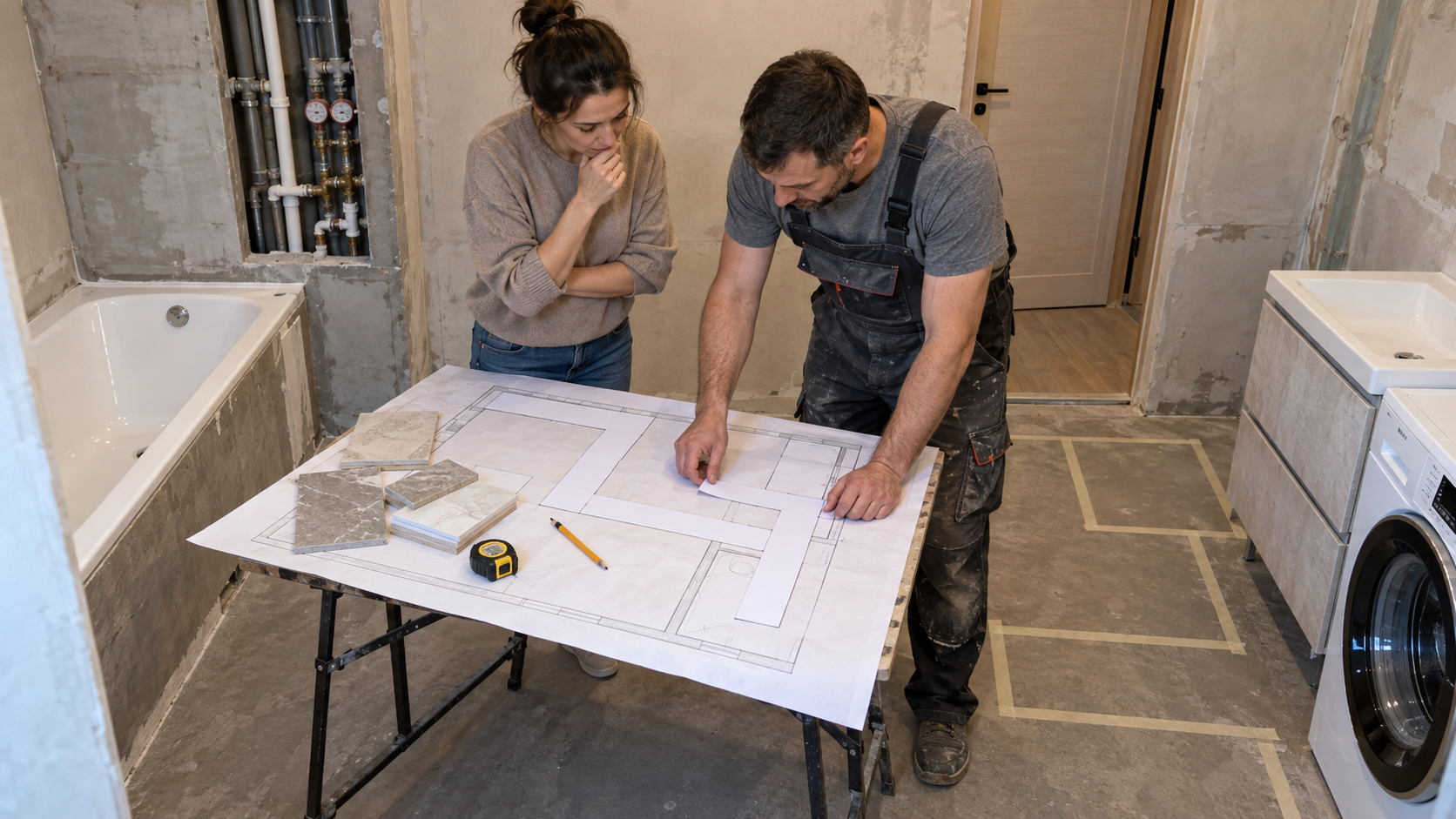

Самый полезный инструмент на этом этапе — не рулетка, а калька
Для простой прямоугольной ванной схема укладки читается сразу. Для помещения с нишами гораздо полезнее сделать маленький макет.
Возьмите план комнаты в масштабе. На одном слое отметьте стены. На втором — постоянную мебель и оборудование. На третьем останется только свободная зона. Ее удобно разбить на длинные полосы, которые можно мысленно проходить матом.
У актуальных Caleo | Калео SUPERMAT и EASYMAT ширина термомата на официальном сайте указана как 0,5 м. Это позволяет на стадии эскиза мыслить не абстрактными квадратными метрами, а полосами известной ширины. При этом бумажная схема остается предварительной: реальные развороты, расстояния и фиксацию выполняют по инструкции конкретного изделия.
Преимущество такого макета в том, что неудобные места становятся видны до покупки. Например, на плане сразу проявляется узкий «карман» между ванной и стеной или короткий участок перед дверью, который по площади кажется полезным, но ломает всю последовательность раскладки.
Не пытайтесь превратить мат в кабельную секцию
Нагревательный мат удобен именно тем, что кабель уже закреплен на сетке с постоянным шагом. Это не бухта кабеля, которой можно произвольно рисовать любую траекторию.
В актуальном руководстве Caleo | Калео SUPERMAT/EASYMAT показано, что при изменении направления разрезают сетку, не повреждая нагревательный кабель, после чего часть мата разворачивают. В инструкции приведены примеры поворота на 90 и 180 градусов. Одновременно производитель категорически запрещает разрезать и укорачивать сам нагревательный кабель.
Эти два правила нужно держать вместе. Форма мата действительно может адаптироваться к комнате, но адаптация происходит не за счет изменения длины нагревательного элемента.
Поэтому вопрос «как уложить нагревательный мат в помещении сложной формы» не означает «как заставить готовый мат заполнить любой контур». Иногда правильный вывод из макета состоит в том, что конкретный комплект или даже сам формат мата неудобен для этой геометрии.
Г-образная ванная: разбираем логику без электрической схемы
Представим ванную в новостройке. У дальней стены стоит ванна. Справа от входа запланирована стиральная машина. Слева — подвесная тумба, но ее нижняя часть и точная конструкция пока согласуются. В углу проходит короб коммуникаций.
Свободная зона образует букву Г.
Первая ошибка — умножить длину комнаты на ширину и выбрать мат по общей площади.
Вторая — вычесть площадь ванны и стиральной машины, получить красивое число в квадратных метрах и считать задачу решенной.
Площадь еще не дает раскладку. Два помещения с одинаковыми 3 м² свободного пола могут иметь совершенно разную форму. В одном получится широкая прямоугольная зона. В другом те же 3 м² окажутся длинным проходом с двумя поворотами и короткой нишей.
На бумажном макете нужно проверить путь полосы: где идет прямой участок, где понадобится разворот сетки, где зона заканчивается и не возникает ли попытки «дотянуть» мат в место, которое фактически занято оборудованием.
После этого выбирают не просто площадь комплекта, а площадь, которая может быть корректно разложена по конкретному свободному контуру.
Маленькие участки иногда лучше вообще не включать в обогрев
Ремонт часто провоцирует стремление использовать каждый кусок площади. Если возле дверного откоса осталось небольшое свободное пятно, хочется провести теплый пол и туда.
Но планирование системы не должно превращаться в игру «закрасить все белые места».
Некоторые небольшие участки могут усложнить раскладку сильнее, чем добавить полезной площади обогрева. Если ради короткого кармана приходится делать лишние развороты, нарушать понятную геометрию или подбирать заведомо неудобный комплект, стоит обсудить с проектировщиком, нужен ли этот участок вообще.
Здесь важно не перейти границу и не придумывать собственные технические минимумы. Решение о допустимой раскладке принимает специалист по документации конкретной модели. Владелец квартиры на предварительном этапе делает другое: выявляет сомнительные зоны и задает вопросы до закупки.
Такой подход экономит не кабель, а количество решений, которые приходится принимать уже на полу с открытой коробкой мата.
Узкая кухня: свободная площадь может быть большой, а удобной для мата — нет
На кухне расчет особенно часто обманывает.
Допустим, помещение имеет 11 м². Гарнитур занимает одну длинную стену, напротив стоит высокий пенал, возле окна будет холодильник, а ближе к центру — обеденный стол. После вычитания мебели может остаться несколько квадратных метров свободного пола.
На бумаге число выглядит достаточным. Но реальная зона может состоять из длинного прохода, расширения возле стола и узкого участка возле окна.
Для мата важна не только сумма этих площадей, но и то, как они соединяются.
Если кухня еще не заказана, схему теплого пола рано считать окончательной. Изменение глубины гарнитура всего на несколько сантиметров может пройти по всей длине комнаты и изменить свободный коридор. Перенос холодильника или пенала способен полностью поменять один из поворотов.
Поэтому финальный замер нагревательного мата лучше делать после утверждения мебели и до укладки плитки.
Прихожая с четырьмя дверями: площадь режут проходы
В прихожей другая проблема. Здесь может быть мало стационарной мебели, зато много дверей и переходов.
Свободная зона выглядит как центральный прямоугольник, от которого отходят короткие «лучи» к комнатам. Возникает соблазн завести нагрев в каждый проход.
Но теплый пол проектируют не декоративным контуром. Нужно заранее понять, где заканчивается покрытие, где проходит граница другого помещения, не меняется ли тип напольного покрытия и как организовано управление.
Официальное руководство Caleo | Калео отдельно указывает, что для каждого помещения используется отдельный нагревательный мат с терморегулятором. При разных типах покрытия в одном помещении инструкция также предусматривает отдельные маты с отдельным регулированием.
Это еще одна причина не рисовать один бесконечный маршрут через квартиру. Архитектура помещения и архитектура управления должны совпасть до начала работ.
Как понять, что выбранная площадь мата слишком велика
Признак не в том, что рулон «не влезает» физически. К этому моменту вы уже слишком далеко зашли.
Проблема видна раньше, если на макете появляется хотя бы одна из следующих ситуаций:
- свободная зона меньше площади выбранного комплекта;
- для размещения всей площади приходится заходить под стационарные предметы;
- появляются участки, куда мат хочется увести только ради того, чтобы израсходовать оставшуюся длину;
- схема требует сомнительных изгибов, которые вы не можете подтвердить инструкцией;
- один мат начинают мысленно протягивать через несколько помещений;
- мебель еще не утверждена, но комплект уже подбирается как окончательный.
В этих случаях не нужно «дорабатывать» мат. Нужно вернуться на этап расчета.
Почему комплект надо выбирать после раскладки на бумаге
На актуальном сайте Caleo | Калео SUPERMAT и EASYMAT представлены в нескольких вариантах площади. Это позволяет подбирать готовый комплект под объект, а не наоборот.
Именно здесь полезен макет. Сначала вы видите свободную геометрию. Затем понимаете, какая площадь из нее реально участвует в системе. После этого смотрите доступные комплекты конкретной серии.
Такой порядок убирает распространенную ошибку «возьмем побольше, лишнее потом как-нибудь разместим».
Для резистивного нагревательного кабеля это особенно критично, потому что сам кабель не предназначен для произвольного укорачивания. Если выбранная площадь комплекта не совпадает с объектом, проблема должна решаться подбором, а не ножницами.
Разворот сетки — не разрешение на любую фигуру
В официальной инструкции Caleo | Калео показаны понятные приемы изменения направления: разрез сетки и разворот части мата. Но картинку из инструкции не стоит воспринимать как конструктор без ограничений.
Монтажник должен сохранить целостность нагревательного кабеля и выполнить раскладку в рамках всех требований конкретной системы. На эскизе владельца квартиры достаточно обозначить места, где предположительно потребуются повороты, и вынести их на проверку специалисту.
Есть полезный психологический критерий: если бумажная схема начинает выглядеть как лабиринт с десятком разворотов на маленькой площади, возможно, вы пытаетесь заставить формат мата решить задачу, для которой стоит рассмотреть другой вариант системы.
В предыдущих материалах мы уже разбирали, что формат отопления зависит от реального сценария помещения. Например, кейс теплого пола в детской игровой комнате показывает совершенно другую эксплуатационную задачу. Он не является инструкцией для плиточного мата, но хорошо иллюстрирует принцип: сначала сценарий комнаты, потом техническое решение.
Мебель на ножках и мебель без ножек — не повод гадать
В реальном интерьере редко все предметы выглядят одинаково. У тумбы могут быть высокие ножки, у шкафа — цоколь до пола, у стиральной машины есть собственный зазор, у кухонного гарнитура — опоры за декоративным цоколем.
Но владелец квартиры не должен самостоятельно решать, какой зазор «уже достаточный».
Для предварительного проекта безопаснее считать спорный объект отдельной зоной и проверить его по инструкции и с монтажником. Официальная инструкция матов Caleo | Калео говорит о свободной площади и перечисляет неподвижные предметы и оборудование, затрудняющие теплоотдачу.
Если конструкция мебели еще не выбрана, это еще один аргумент не покупать мат заранее.
Что измерить в комнате до заказа
Для сложной геометрии одного значения «свободная площадь 4,2 м²» мало. Нужен набор размеров.
Измерьте:
- длину и ширину основных свободных прямоугольников;
- ширину узких проходов;
- глубину ниш;
- положение дверных проемов;
- реальные размеры ванны, душевой, тумбы, стиральной машины, кухонных шкафов и другой стационарной техники;
- положение стояков и других нагревательных приборов;
- границы разных напольных покрытий;
- места, где помещение фактически переходит в другое помещение.
По этим данным можно нарисовать понятную рабочую схему без электрических деталей.
В актуальном руководстве Caleo | Калео также указаны минимальные расстояния от мата до стен и предметов, препятствующих теплоотдаче, а также до других нагревательных приборов. Эти значения нужно брать непосредственно из инструкции перед монтажом, а не восстанавливать по памяти.
Бумажный тест: четыре вопроса к каждому повороту
Когда свободная зона нанесена, пройдите по предполагаемой раскладке и остановитесь у каждого поворота.
Первый вопрос: зачем мат вообще идет в этот участок? Если единственный ответ «чтобы потратить оставшуюся площадь», схема требует пересмотра.
Второй: остается ли кабель целым? Разворот выполняют за счет сетки. Сам нагревательный кабель не режут и не укорачивают.
Третий: не появляется ли под будущей мебелью или оборудованием участок, которого не было в исходном плане? Сверяйтесь с финальной расстановкой.
Четвертый: остается ли это одним помещением и одним сценарием регулирования? Не тяните один мат через архитектурные границы только потому, что так красиво выглядит линия на плане.
Если четыре ответа понятны, эскиз можно передавать монтажнику для проверки.
Где поставить датчик — вопрос следующего уровня, а не повод рисовать его наугад
После геометрии возникает желание сразу дорисовать датчик температуры и терморегулятор.
Терморегулятор действительно нужно предусмотреть заранее, но точное положение датчика относительно нагревательного кабеля задается инструкцией. В руководстве Caleo | Калео датчик располагается между витками кабеля, а способы его монтажа зависят от используемого датчика и гофрированной трубки.
Поэтому бытовой план должен фиксировать только место управления и возможность проложить необходимую трассу. Электротехническую часть и окончательную схему выполняет квалифицированный специалист.
Это принципиальное разделение ролей: владелец и дизайнер отвечают за понятную планировку, монтажник — за корректное техническое исполнение.
Сложная форма не означает, что мат противопоказан
Было бы другой крайностью решить, что нагревательный мат подходит только для идеальных прямоугольников.
В официальном паспорте Caleo | Калео SUPERMAT/EASYMAT прямо указано, что постоянный шаг кабеля на сетке позволяет монтировать термомат на поверхностях даже сложных конфигураций. Инструкция также показывает изменение направления раскладки.
То есть сложная геометрия сама по себе не является проблемой.
Проблемой становится геометрия, которую не измерили до покупки, или попытка вписать неподходящий комплект любой ценой.
Хорошо спроектированная Г-образная зона может оказаться проще, чем прямоугольная ванная, где после покупки внезапно появился широкий шкаф и изменил площадь обогрева.
Почему второй замер нужен именно перед покупкой
Первый замер делают на стадии планировки. Второй полезно выполнить, когда перегородки, короба и основные инженерные конструкции уже существуют физически.
Причина простая: чертеж и построенная квартира не всегда совпадают до миллиметра. В маленькой ванной несколько сантиметров вдоль длинной стены уже могут изменить удобство раскладки.
Повторный замер особенно важен после:
- выравнивания стен;
- устройства сантехнического короба;
- изменения дверного проема;
- выбора реального размера ванны или душевой;
- финального проекта кухни;
- появления встроенного шкафа.
Если геометрия изменилась, пересчитывают мат до оплаты или монтажа.
Что делать, если мат уже куплен, а форма комнаты изменилась
Не начинайте с попытки придумать новый поворот.
Сначала снова постройте свободную зону. Затем сравните ее с площадью и форматом купленного комплекта. Если раскладку можно скорректировать в рамках официальной инструкции, это должен подтвердить специалист. Если площадь или геометрия больше не соответствуют комплекту, рациональнее заменить его.
Нельзя сокращать нагревательный кабель. Нельзя прятать лишнюю часть под оборудование. Нельзя переносить технические приемы из другой серии только потому, что визуально изделия похожи.
В другом бытовом материале Visiown о теплом поле в сухой зоне бани хорошо виден принцип отдельного сценария помещения. Для ванной, кухни или прихожей правила и конструкция могут быть другими. Пользовательский опыт полезен для понимания задачи, но техническую схему всегда определяет документация конкретной системы.
Чек-лист проекта сложной комнаты до монтажа
Перед заказом нагревательного мата полезно пройти одну короткую проверку.
- План помещения соответствует фактическим размерам.
- Финальная мебель и оборудование нанесены на схему.
- Выделена только свободная площадь.
- Свободная зона разбита на понятные участки.
- Площадь комплекта сопоставлена не с площадью комнаты, а с расчетной зоной.
- Предполагаемые развороты сетки отмечены и будут проверены монтажником.
- Нагревательный кабель нигде не предполагается резать или укорачивать.
- Один мат не протягивается случайно через несколько помещений.
- Учтены границы разных покрытий.
- Есть место для терморегулятора.
- Предусмотрена трасса датчика без самостоятельного придумывания электрической схемы.
- После возведения коробов и установки основных конструкций выполнен повторный замер.
- Перед началом работ открыта официальная инструкция Caleo | Калео для нагревательных матов, относящаяся к конкретной системе.
Если любой из этих пунктов невозможно подтвердить, лучше задержать закупку, чем придумывать решение уже в плиточном клее.
Как уложить нагревательный мат в помещении сложной формы без импровизации на объекте
Ответ начинается не с ножниц и не с раскатывания рулона.
Сначала убирают с плана все стационарные зоны. Потом превращают оставшийся пол в понятную геометрию. Затем проверяют, как полосы мата могут проходить по этой зоне с допустимыми разворотами сетки, не затрагивая нагревательный кабель. И только после этого выбирают площадь конкретного комплекта.
Для обычной российской квартиры этот порядок особенно полезен. В небольших помещениях каждый короб, шкаф и прибор заметно меняют рисунок свободного пола. Чем раньше это видно на бумаге, тем меньше причин импровизировать во время монтажа.
Сложная форма комнаты не требует сложного поведения от владельца. Она требует точного плана. Если проект нельзя спокойно объяснить на одном листе до покупки, рано открывать коробку с нагревательным матом.
